Fonctionnement de la boîte de vitesses en motocross : comprendre les rapports
Sommaire
La boîte de vitesses d’une moto de motocross fait passer le couple moteur par des paires de pignons de tailles différentes. Chaque paire donne un compromis : petit pignon menant et grand pignon mené pour l’accélération, l’inverse pour la vitesse. Le sélecteur au pied déplace des fourchettes qui engagent la paire choisie, un rapport à la fois, dans l’ordre.
Le principe de la démultiplication

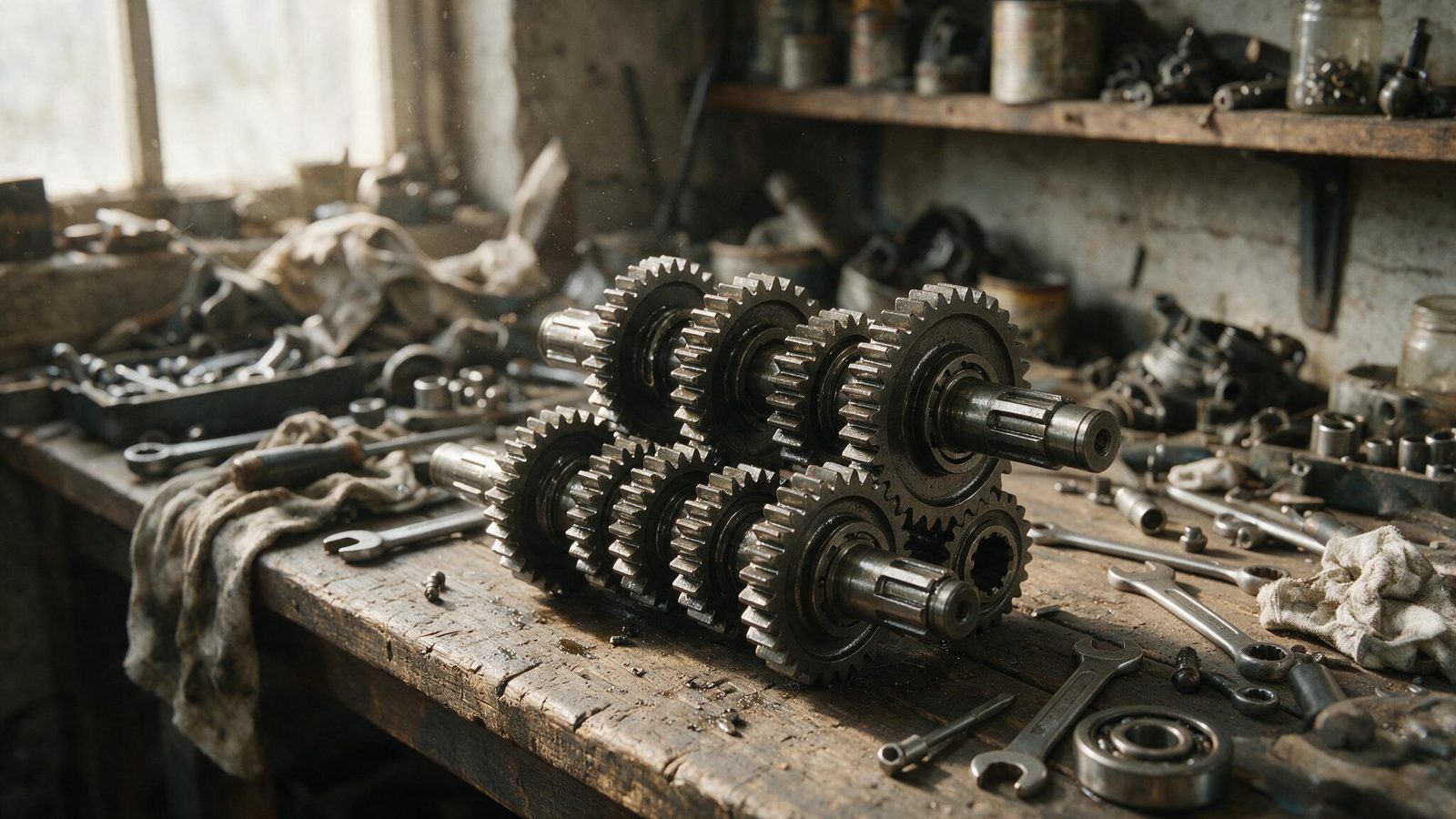

Deux arbres tournent en permanence dans le carter, l’arbre primaire côté embrayage et l’arbre secondaire côté chaîne. Sur chacun est monté un pignon par rapport, et les pignons sont toujours en prise deux à deux. Ce qui change quand tu passes une vitesse, ce n’est pas l’engrènement : c’est le pignon qui devient solidaire de son arbre.
Le rapport entre le nombre de dents des deux pignons d’une paire donne la démultiplication. En première, le menant est petit et le mené est grand : le couple est fortement multiplié, la vitesse maximale du rapport est basse. C’est ce qui te sort d’une ornière ou d’un départ arrêté.
Au dernier rapport, la relation s’inverse. Le menant devient le grand, le mené le petit, et la moto va vite là où elle a de la place. Entre les deux, l’étagement choisi par le constructeur décide de la taille des trous entre les rapports, et donc de la façon dont le moteur retombe dans sa plage à chaque passage. Un 2 temps et un 4 temps ne réagissent pas pareil à ce détail, ce que détaille l’article 2 temps ou 4 temps.

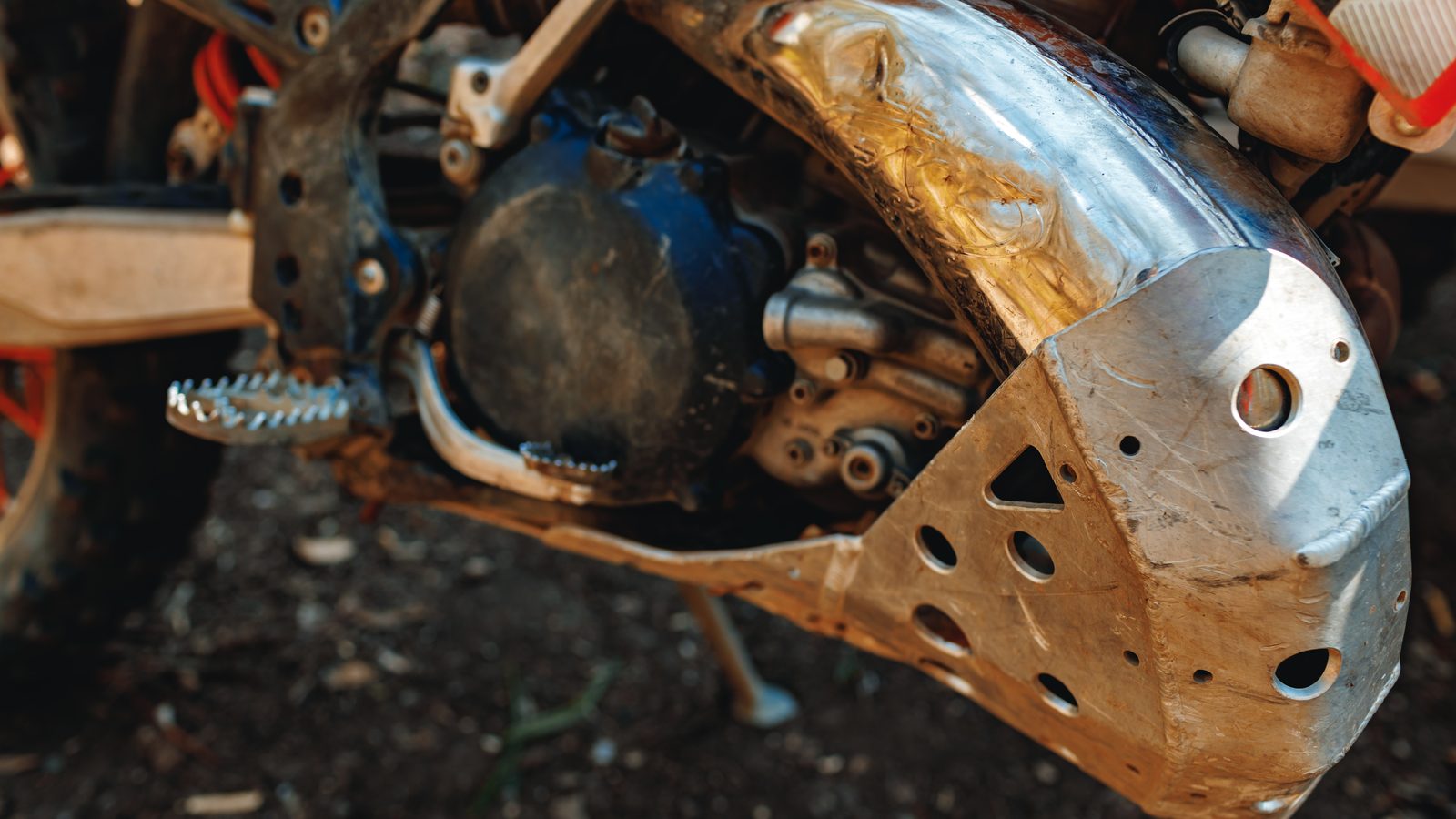

Du sélecteur au pignon : ce qui bouge sous ton pied

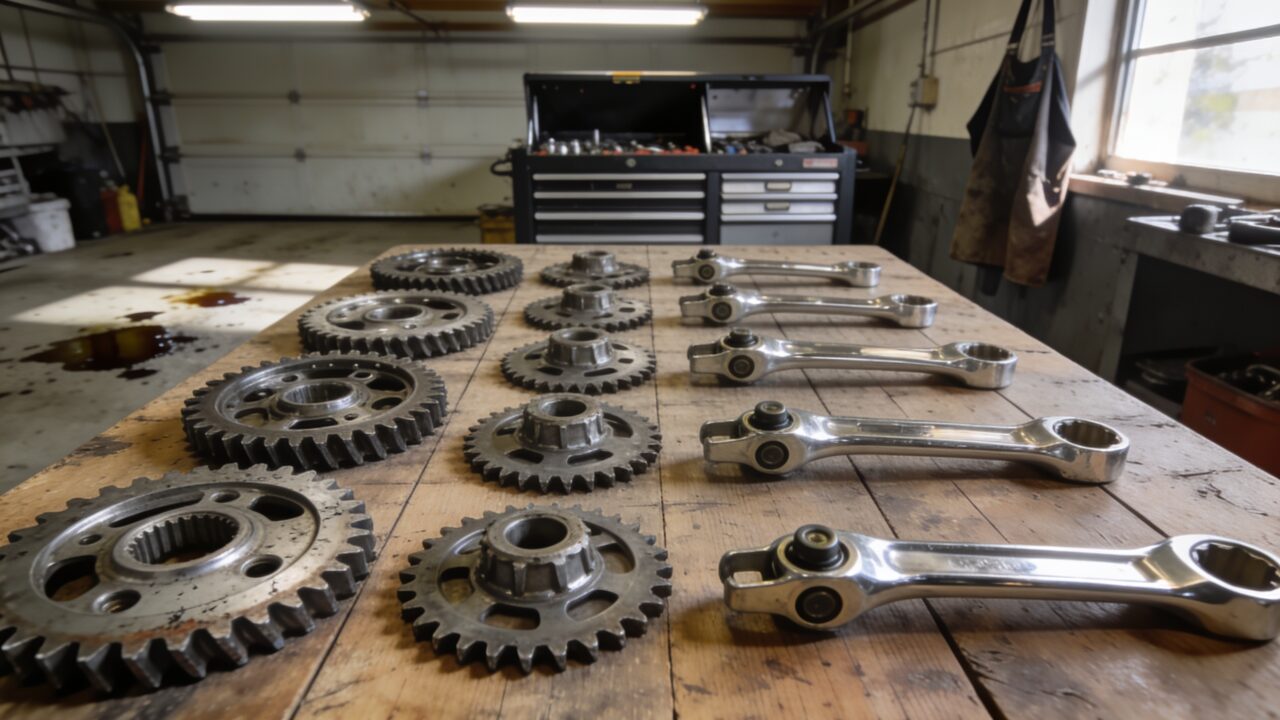

Lever le sélecteur fait tourner un tambour d’un cran. Le tambour porte des rainures en forme de came ; dans ces rainures glissent des doigts solidaires des fourchettes. Chaque fourchette pousse un pignon baladeur le long de son arbre jusqu’à ce que ses crabots entrent dans les trous du pignon voisin. L’engagement est fait.
Ces crabots sont des dents carrées, sans synchroniseur, contrairement à une boîte de voiture. Ils entrent d’un coup ou ils n’entrent pas. C’est pour ça que le geste compte : il faut leur laisser un instant sans charge pour se placer, et c’est exactement le rôle de l’embrayage.
La séquence est imposée par la géométrie du tambour. Impossible de sauter de la première à la quatrième d’un mouvement : chaque cran fait avancer d’un rapport, et le point mort est un cran comme les autres, coincé entre première et seconde.
Passer proprement, geste par geste
- Anticipe le rapport avant la difficulté, pas dedans : une rétrogradation prise en catastrophe au milieu d’une ornière arrive toujours trop tard.
- Coupe les gaz et tire le levier d’embrayage dans le même mouvement, pas l’un après l’autre.
- Pousse le sélecteur d’un cran franc, sans hésiter à mi-course : un demi-passage laisse les crabots en appui l’un sur l’autre.
- Relâche le levier progressivement en rouvrant les gaz, pour que la charge revienne une fois le rapport engagé.
- En rétrogradation, redonne un filet de gaz pendant que l’embrayage est tiré : le régime remonte et la roue arrière ne bloque pas au relâchement.
- Descends les rapports un par un, jamais plusieurs d’un coup à haut régime.
Le passage sans embrayage existe, et beaucoup de pilotes rapides le pratiquent en montant les rapports à pleine charge. Il fonctionne parce que la coupure de gaz décharge les crabots un instant. Mal exécuté, il les tape. À toi de voir ce que tu es prêt à user.
Choisir son rapport selon le terrain
| Terrain | Choix de rapport | Ce que tu y gagnes |
|---|---|---|
| Sable et terrain meuble | Rapport court, moteur haut dans sa plage | De la traction continue, moins de risque d’enfoncement à la remise des gaz |
| Terrain dur et roulant | Rapport plus long, moteur en milieu de plage | Une transmission plus douce, moins de patinage de la roue arrière |
| Montée cassée | Le rapport pris avant la montée, jamais pendant | Aucune rupture de motricité au moment où tu ne peux pas te le permettre |
| Ligne droite ouverte | Rapport long, passage tôt | De la vitesse sans faire hurler le moteur pour rien |
Rouler trop long en terrain lent est l’erreur la plus courante : le moteur bourdonne à basse vitesse sous forte charge, et il chauffe sans que l’air balaye le radiateur. Si ça broute franchement à la réouverture, vérifie aussi la carburation avant d’accuser la boîte : un mélange trop pauvre donne exactement la même sensation.
Tenir un rapport court sans caler ni partir en patinage demande de la coordination entre la poignée et le levier gauche. C’est le sujet du guide sur le contrôle gaz-embrayage, et c’est ce qui sépare un pilote qui subit son étagement d’un pilote qui s’en sert.
Reconnaître un problème de boîte
Un rapport qui saute sous charge signe des crabots arrondis ou une fourchette tordue. Une résistance croissante à l’engagement d’un rapport précis, toujours le même, pointe la même zone. Un bruit métallique nouveau au passage, différent du claquement habituel, mérite un arrêt.
Avant de conclure, écarte le plus simple. Un jeu d’embrayage mal réglé qui ne débraye pas complètement rend les passages durs et fait forcer les crabots à chaque fois : c’est une boîte qui va bien, avec un levier qui va mal. Une huile de transmission fatiguée donne aussi des passages accrocheurs, surtout à froid ; le guide de la vidange reprend l’échéance à tenir.
Le reste se joue à l’intérieur. Les jeux des fourchettes, l’état des rainures du tambour et la hauteur des crabots ne se déduisent pas d’un symptôme, ils se mesurent au comparateur avec le manuel d’atelier ouvert à côté. Passer par un professionnel n’est pas une précaution de principe : c’est la seule façon de savoir ce qui est encore bon dans le carter.
Questions fréquentes
Pourquoi ma boîte saute de rapport en pleine accélération ?
Presque toujours des crabots usés, arrondis à force de passages sous charge, qui ne tiennent plus l’engagement. Une fourchette légèrement tordue produit le même effet. Aucun réglage extérieur ne corrige ça, et rouler avec aggrave la situation à chaque sortie. Il faut ouvrir le carter et mesurer les pièces.
Peut-on passer de la première à la troisième directement ?
Non. Le tambour de sélection avance d’un cran par mouvement du sélecteur, donc d’un rapport à la fois. Tu peux enchaîner deux coups de sélecteur très vite, embrayage tiré, mais tu passes bien par le rapport intermédiaire. Le point mort compte lui aussi comme un cran, entre la première et la seconde.
Faut-il toujours débrayer pour changer de rapport ?
Pour apprendre, oui, systématiquement. Le débrayage décharge les crabots et leur laisse le temps d’entrer. Les pilotes expérimentés montent souvent les rapports d’une simple coupure de gaz, ce qui fonctionne quand le geste est net, et tape la boîte quand il ne l’est pas. En rétrogradation sous charge, l’embrayage reste la règle.
Combien de rapports a une moto de motocross ?
Généralement entre quatre et six selon le modèle et la cylindrée. Un moteur avec beaucoup de couple sur une large plage se contente de moins de rapports, un moteur plus pointu en demande davantage pour rester dans sa zone utile. La démultiplication finale, décidée par les pignons de sortie et la couronne, change ensuite tout l’étagement ressenti.
