Cadre et partie cycle en motocross : ce qui tient toute la moto ensemble
Sommaire
Le cadre d’une moto de cross, en acier ou en aluminium selon les marques, tient ensemble le moteur, la fourche et le bras oscillant. C’est lui qui fixe la géométrie de direction, donc la façon dont la moto entre en virage et tient en ligne droite. Et c’est lui qui encaisse, réception après réception, des efforts que rien d’autre sur la moto ne reprend.
Ce que le cadre encaisse vraiment
Sur une moto de cross, le moteur ne se contente pas d’être posé dans le cadre : il en fait partie. Boulonné en plusieurs points, il rigidifie la structure et participe à sa tenue. C’est aussi pour ça que la conception change selon le type de mécanique installée, et que les cadres dessinés autour d’un 2 temps ou d’un 4 temps ne répartissent pas les masses de la même façon.
Le reste du travail se joue en torsion et en flexion. Une réception de saut envoie une charge verticale qui remonte par la suspension jusqu’aux platines. Un appui en virage tord le triangle formé par la colonne de direction, les tubes principaux et l’axe de bras oscillant. Un tape-cul mal négocié fait les deux en même temps.
La rigidité n’est donc pas une valeur qu’on cherche à maximiser. Trop rigide, le cadre renvoie tout au pilote : les vibrations, les cailloux, la fatigue des avant-bras au bout de vingt minutes. Trop souple, il donne une moto qui se dandine dans les grandes courbes rapides et qui ne dit plus clairement où est la roue avant. Chaque constructeur place son curseur ailleurs, et c’est une des raisons pour lesquelles deux 250 récentes ne se conduisent pas pareil.
La géométrie fait le reste : angle de chasse de la fourche et empattement décident du compromis entre stabilité et vivacité. Une moto stable rassure dans les lignes droites défoncées mais demande plus d’effort pour tourner court.
Acier ou aluminium : deux philosophies
Aucun des deux n’est supérieur. Ce sont deux façons d’arriver au même résultat, avec des sensations différentes.
| Critère | Cadre acier | Cadre aluminium |
|---|---|---|
| Ressenti | Flex contrôlé, filtre une part des vibrations | Retour de terrain direct, très informatif |
| Confort sur petites irrégularités | Plutôt en sa faveur | Plus sec, demande une suspension bien réglée |
| Sensibilité à la corrosion | Rouille si la peinture est entamée | Peu concerné, mais craint les chocs ponctuels |
| Réparation d’une fissure | Soudure envisageable en atelier spécialisé | Beaucoup plus délicat, traitement thermique en jeu |
En pratique, le matériau du cadre pèse moins lourd dans ton ressenti que l’état de tes roulements et le réglage de tes suspensions. Un pilote moyen sent immédiatement une colonne de direction qui a du jeu ; il faut rouler beaucoup pour sentir la différence de flex entre deux cadres de marques concurrentes.
Le contrôle après une chute
Une chute à plat sur le flanc ne fait généralement rien au cadre. Un impact frontal contre un obstacle, une réception à cheval sur une bosse ou un high-side violent, c’est autre chose. Fais le tour dans cet ordre, moto nettoyée, sur une béquille stable.

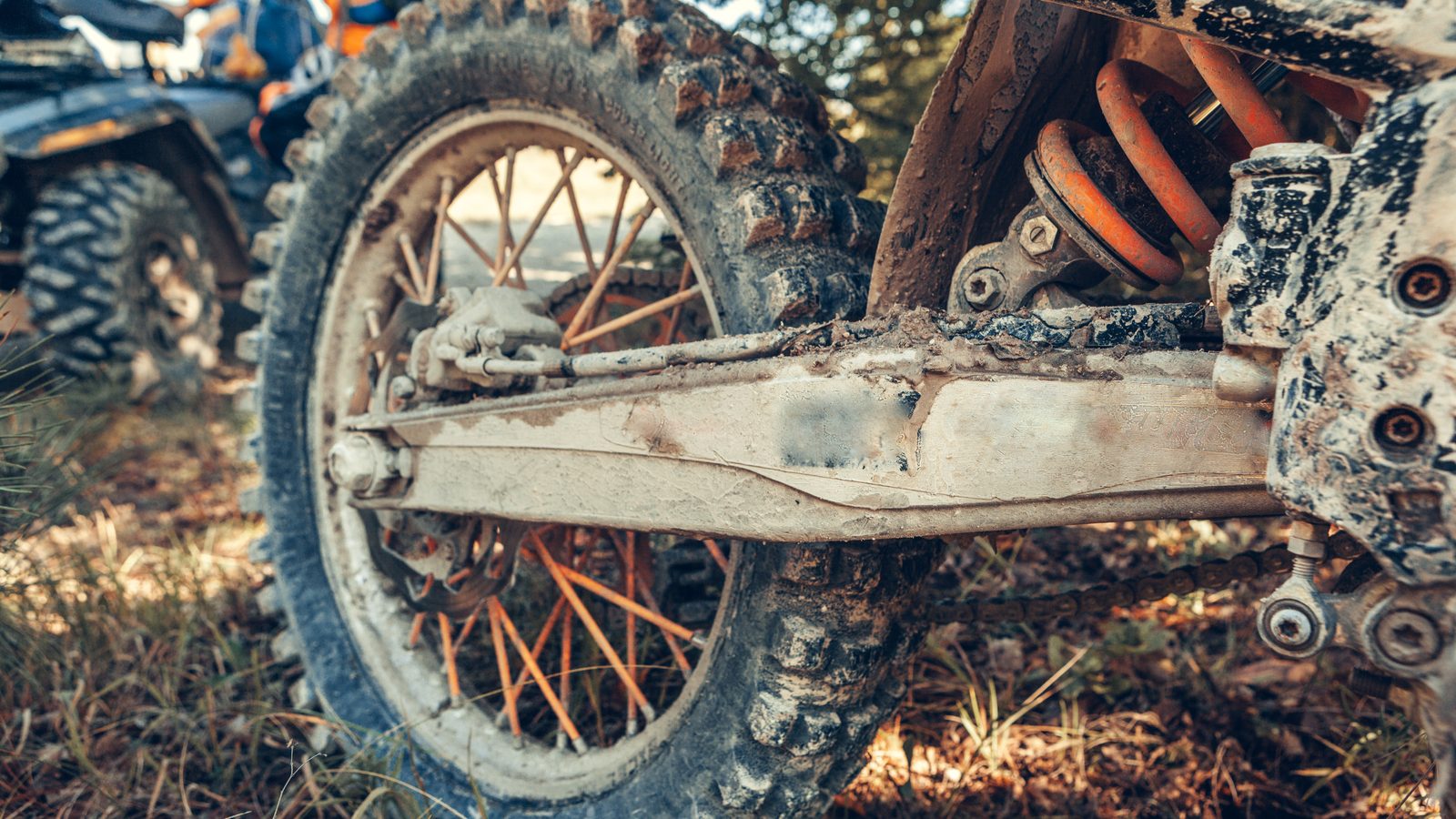

- Nettoie la zone à inspecter : sur un cadre boueux, une fissure ne se voit pas.
- Regarde la colonne de direction, dessus et dessous, en cherchant une peinture craquelée en étoile autour des soudures.
- Suis les tubes principaux jusqu’aux platines moteur et vérifie chaque cordon de soudure, y compris ceux cachés derrière les protections.

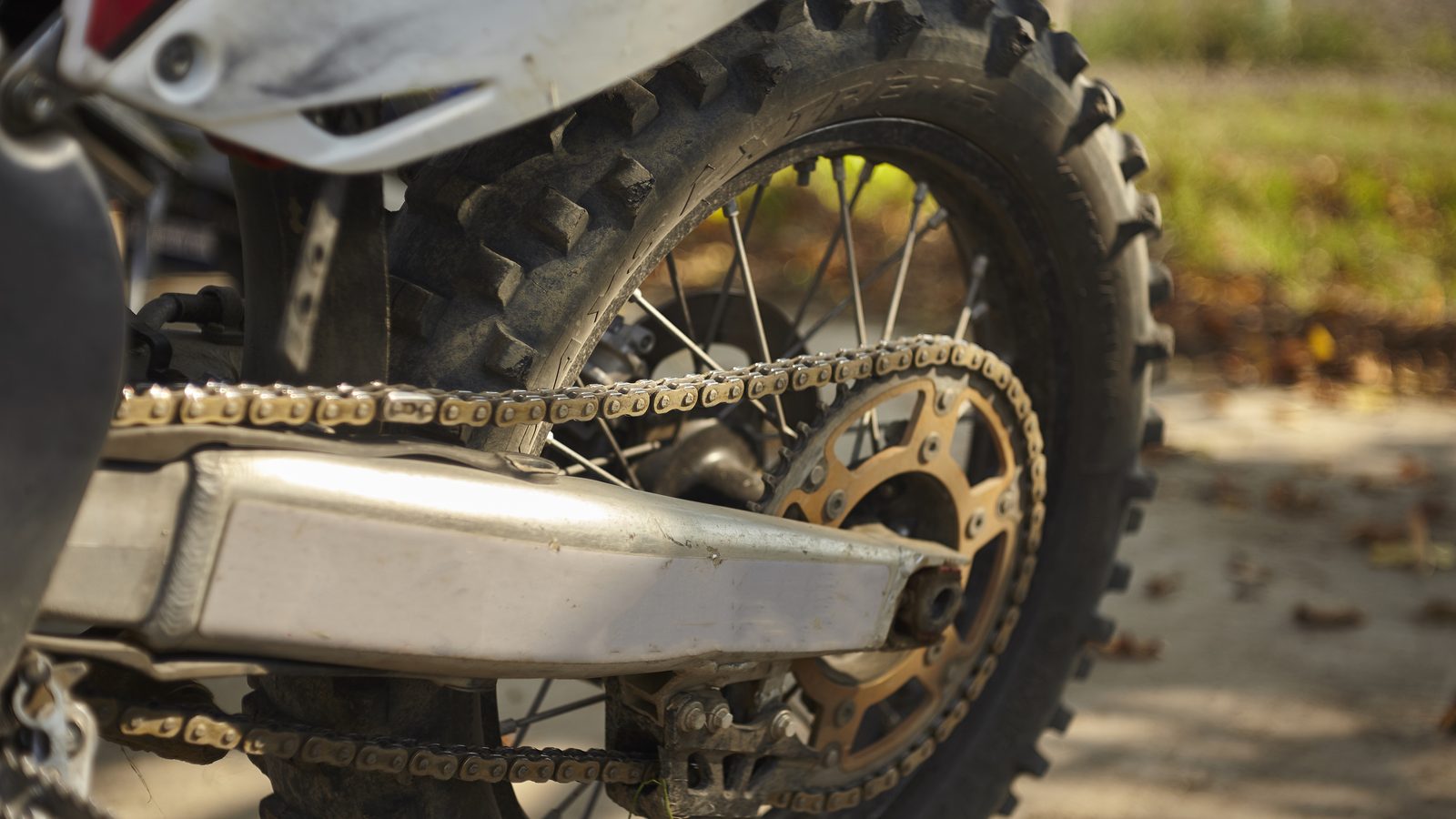

- Contrôle l’axe de bras oscillant et ses supports, la zone la plus chargée du cadre.
- Vérifie les supports de radiateur et les fixations qui les tiennent : un radiateur repoussé signale un impact que le circuit de refroidissement a encaissé à la place du cadre.
- Guidon droit, recule et regarde la moto de face puis de l’arrière : la roue avant et la roue arrière doivent s’aligner sur le même plan.
- Roule doucement en ligne droite, mains posées, et vois si la moto tire d’un côté sans raison.
Ce qui ressemble à un cadre tordu
Avant d’accuser la structure, élimine les faux coupables. Un jeu dans les roulements de colonne de direction donne exactement la même impression de flou dans l’avant. Un roulement de bras oscillant fatigué fait bouger l’arrière en appui et laisse croire à un cadre vrillé.
Ajoute une pression de pneus mal fichue, une fourche qui talonne, un rayon cassé, un axe de roue mal serré : la liste des causes de tenue de route dégradée est longue, et le cadre arrive assez loin dedans. Le contrôle méthodique coûte une heure ; changer un cadre coûte le prix d’une moto d’occasion.
Cela dit, quand tout le reste est propre et que la moto tire toujours d’un côté, la déformation invisible existe. Elle se mesure, elle ne se devine pas : un atelier avec les cotes du constructeur tranchera, pas ton œil.
Ce qui fait vieillir un cadre
Le lavage haute pression dirigé sur les soudures et les roulements chasse la graisse et laisse entrer l’eau. Nettoie régulièrement, mais garde tes distances avec la lance et ressors le cadre au chiffon : c’est aussi pendant ta routine de nettoyage que tu repères une amorce de fissure, tant que la peinture est propre.
Le reste tient au bon sens. Des protections de cadre et un sabot moteur en état encaissent les cailloux à sa place. Des boulons de platines desserrés font travailler le cadre autrement que prévu, et l’usure suit. Un pilote lourd sollicite plus la structure, mais l’intensité des réceptions compte bien davantage que le poids sur la balance.
Questions fréquentes
Un cadre fissuré peut-il vraiment se réparer ?
Parfois, selon l’endroit et l’ampleur. Une fissure sur une patte accessoire n’a rien à voir avec une amorce sur la colonne de direction. La question n’est pas de savoir si ça se soude, mais si la zone retrouve sa résistance une fois soudée. Seul un professionnel équipé peut le dire, et sur aluminium le sujet devient nettement plus délicat.
Comment savoir si mon cadre est en acier ou en aluminium ?
La fiche technique du modèle le dit. À l’œil, l’aluminium se reconnaît à ses tubes plus volumineux, souvent de section rectangulaire, et à sa teinte claire ; l’acier reste plus fin et peint. Un aimant tranche en une seconde : il colle sur l’acier, pas sur l’aluminium.
Faut-il contrôler le cadre après chaque chute ?
Après une glissade sans impact, un coup d’œil suffit. Après un choc franc, un contact avec un obstacle fixe ou une réception ratée, fais le tour complet : colonne de direction, soudures, axe de bras oscillant, alignement des roues. Même si la moto semble rouler normalement, une amorce de fissure se voit avant qu’elle ne se sente.
