Système d’allumage en motocross : comprendre l’étincelle qui fait tout démarrer
Sommaire
Le système d’allumage produit une étincelle haute tension à la bougie au moment précis où le piston termine sa course de compression. Le stator fabrique le courant, le boîtier CDI ou l’ECU choisit l’instant, la bobine haute tension monte la pression électrique jusqu’à faire claquer l’arc entre les électrodes. Pas d’étincelle au bon moment, pas de combustion : la moto refuse de partir ou tousse dès que tu ouvres les gaz.
Ce qui fabrique l’étincelle
Tout part du volant magnétique. Un aimant tourne avec le vilebrequin, passe devant les bobinages fixes du stator et y induit un courant. C’est pour ça que beaucoup de motos de cross démarrent au kick sans la moindre batterie : le moteur fabrique lui-même l’électricité dont il a besoin, et il continue tant qu’il tourne. Encore faut-il que la pédale remonte : si elle reste en bas, regarde du côté du ressort de kick cassé.

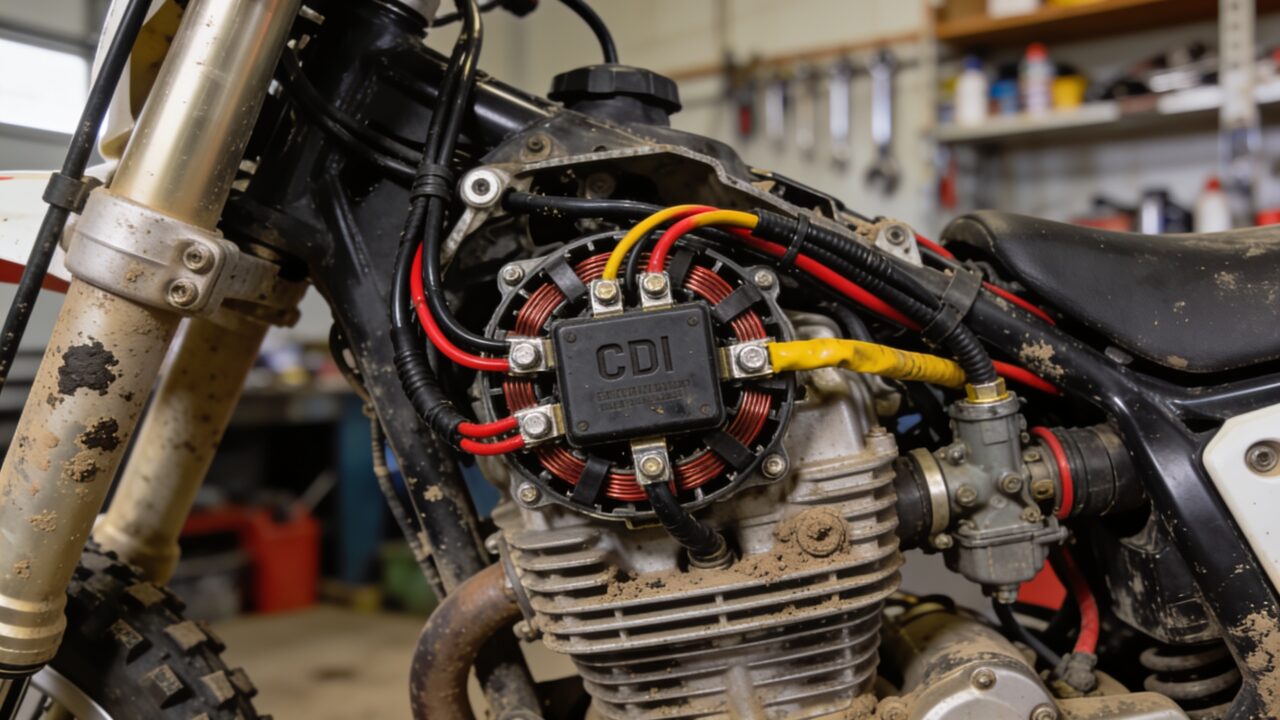

Ce courant file vers le boîtier CDI, ou vers l’ECU sur les modèles à injection. Le boîtier attend l’information du capteur de position, puis relâche l’énergie. La bobine haute tension termine le travail : elle transforme une tension modeste en une tension capable de sauter l’espace entre les électrodes de la bougie. Cinq pièces, une seule mission, et chacune tombe en panne à sa manière.
| Pièce | Ce qu’elle fait | Ce que tu observes quand elle faiblit |
|---|---|---|
| Stator | Fabrique le courant à partir de l’aimant du volant | Étincelle molle ou absente, souvent pire moteur chaud |
| Capteur de position | Indique au boîtier la position du vilebrequin | Ratés à certains régimes, coupures brèves puis retour |
| CDI ou ECU | Décide de l’instant du déclenchement | Plus rien du tout, d’un coup, sans signe avant-coureur |

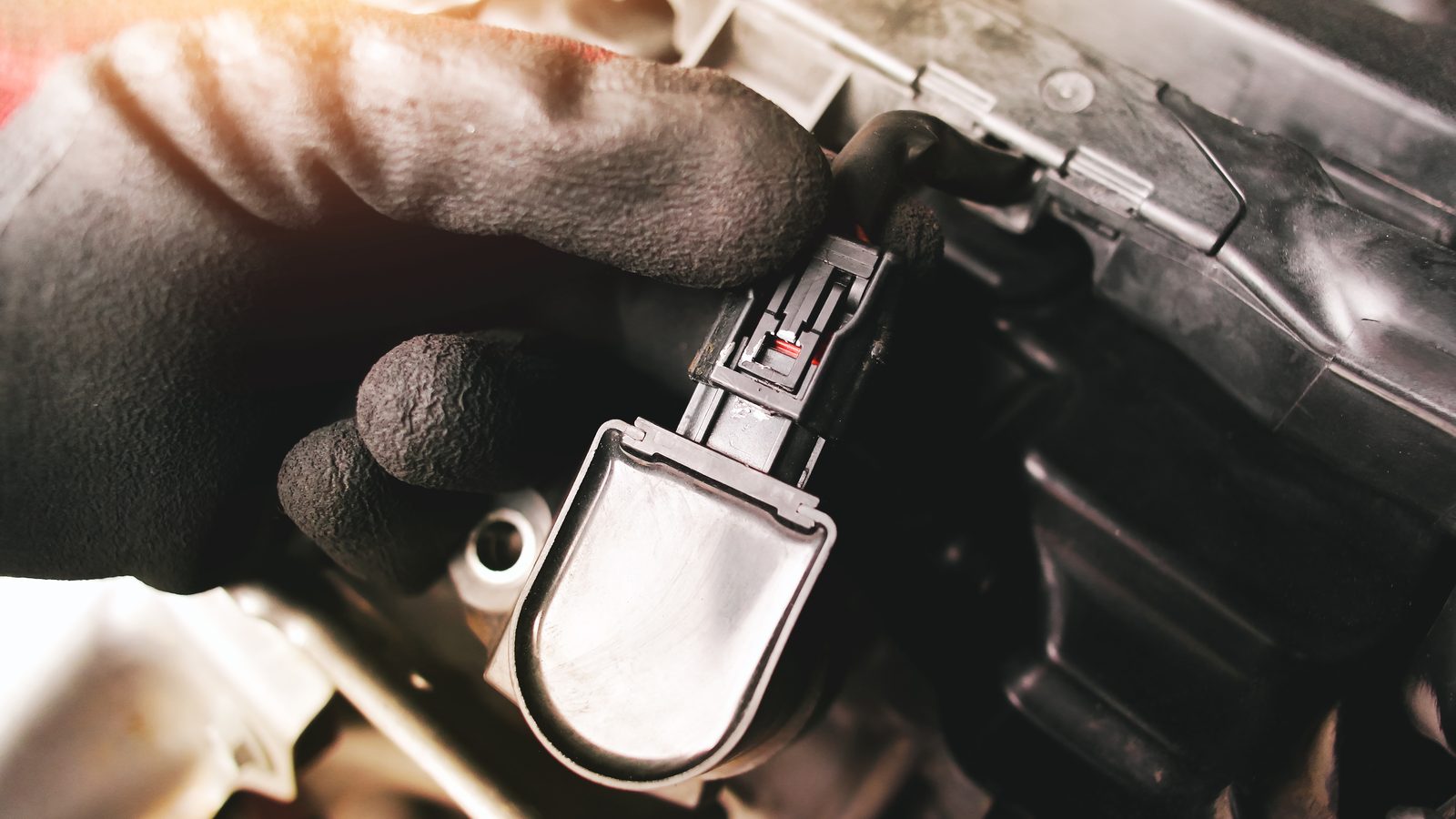

| Bobine haute tension | Monte la tension jusqu’à créer l’arc | Étincelle jaune et paresseuse, démarrage laborieux |
| Bougie et antiparasite | Transforment l’arc en début de combustion | Ratés, dépôt visible sur l’électrode, fil qui claque |
L’instant de l’étincelle, c’est tout le sujet
L’étincelle ne part pas quand le piston est pile en haut. Elle part un peu avant, parce que la flamme met un moment à traverser la chambre. Le but : que la pression maximale arrive juste après le point mort haut, quand le piston redescend et peut encaisser la poussée.
Trop d’avance, et la combustion appuie contre un piston qui monte encore. Tu entends un cliquetis métallique dans les montées de régime, le moteur chauffe, la tête de piston prend cher. Ce bruit se confond parfois avec les symptômes d’un encrassement à la calamine : cause différente, dégâts comparables si tu laisses traîner.
Trop de retard, et une partie de l’énergie s’évacue dans l’échappement au lieu de pousser. La moto paraît molle, elle chauffe aussi, mais sans le bruit qui alerte. Sur les cross récents, tu n’as rien à régler là-dessus : la courbe d’avance vit dans le boîtier et se recalcule à chaque tour. Les allumages mécaniques d’avant demandaient un calage à l’outil et bougeaient avec l’usure.
Reconnaître une panne d’allumage
Elle ne démarre plus du tout
Kick après kick, rien, pas même une explosion isolée. Retire la bougie : si elle est humide d’essence, le carburant arrive, donc le problème se situe côté étincelle. Une bougie sèche sur un moteur qui a beaucoup tourné au démarreur pointe plutôt vers l’alimentation ou vers un manque de compression.
Elle tourne, mais elle rate
Les ratés intermittents sont les plus pénibles à cerner, surtout quand ils apparaissent à un régime précis ou seulement après vingt minutes de piste. Un capteur qui chauffe, un connecteur oxydé, un fil qui frotte contre le cadre : la coupure dure une fraction de seconde et tout revient. Secoue le faisceau moteur tournant, doucement, et écoute. Si le régime bronche quand tu bouges une cosse, tu as ton coupable. La méthode complète est détaillée dans le diagnostic de panne électrique.
Contrôler la présence d’étincelle
Ce test se fait à froid, en quelques minutes, et il tranche entre deux familles de pannes. Fais-le avant d’acheter la moindre pièce.
- Coupe le contact et cale la moto sur une béquille stable, roue arrière libre.
- Débranche l’antiparasite en tirant sur le capuchon, jamais sur le fil.

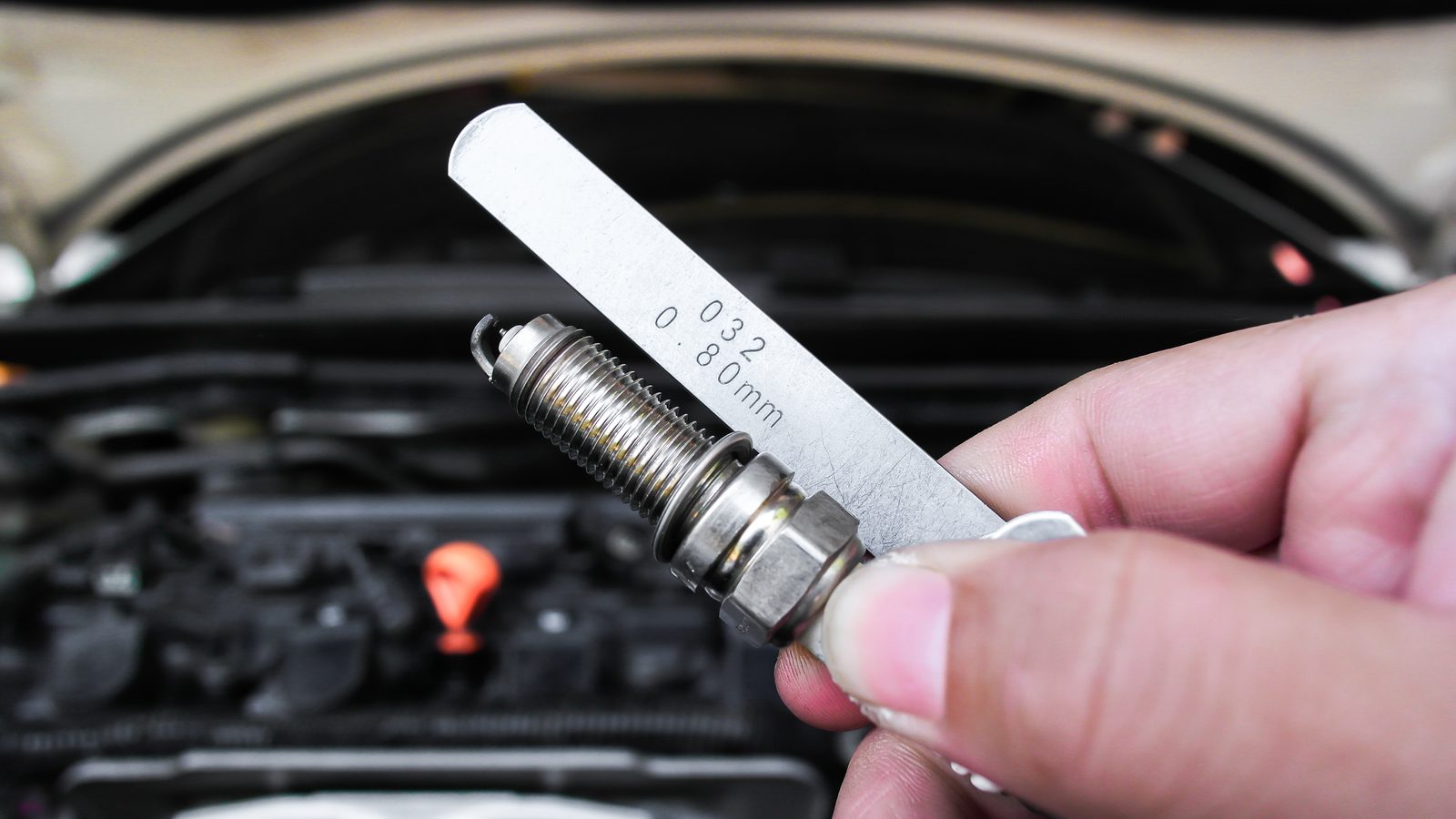

- Dévisse la bougie et regarde l’électrode : couleur du dépôt, usure, écartement. Le chiffre d’écartement se lit dans le manuel d’atelier de ton modèle, pas ailleurs.
- Remets la bougie dans l’antiparasite, puis plaque son culot métallique contre une partie nue du moteur pour assurer la masse.
- Éloigne la bougie du trou de bougie, d’où sortent des vapeurs d’essence, et actionne le kick ou le démarreur.
- Observe l’arc : il doit claquer sec, bleu et régulier. Jaune, hésitant ou absent, tu remontes le circuit.
- Si rien ne vient, vérifie d’abord le coupe-circuit, le contacteur de béquille et les masses avant de sortir le multimètre pour mesurer le stator, valeurs constructeur à l’appui.
Ce qui imite une panne d’allumage
La plupart des « pannes de CDI » que je vois finir en commande de pièce n’en sont pas. Une bougie encrassée ou fatiguée produit exactement les mêmes symptômes qu’une bobine en fin de vie, pour un prix sans rapport. Commence toujours par là.
Ensuite vient la carburation. Un mélange trop riche noie la bougie et éteint l’étincelle avant qu’elle ne serve ; trop pauvre, ça rate en haut de compte-tours. Dans les deux cas tu accuses l’électricité à tort. Sur les modèles équipés d’une batterie, une batterie en bout de course peut aussi affecter le circuit selon l’architecture du modèle : la moto lance mollement et l’étincelle suit.
Dernier suspect, la chaleur. Un circuit de refroidissement qui ne fait plus son travail cuit les composants électroniques, et un boîtier qui coupe uniquement à chaud ressemble à s’y méprendre à un capteur défaillant. Vérifie le niveau et la circulation avant de condamner la boîte noire.
Les erreurs qui coûtent cher
Changer des pièces au hasard, dans l’ordre du prix croissant, reste la méthode la plus répandue et la plus ruineuse. Un allumage se remonte dans l’ordre : bougie, antiparasite, connecteurs et masses, puis seulement les composants coûteux.
Deuxième erreur : lancer le moteur avec l’antiparasite débranché dans le vide. La haute tension cherche un chemin, ne le trouve pas, et se décharge dans la bobine ou dans le boîtier. Tu peux tuer une pièce saine en trois secondes.
Troisième erreur : ignorer le faisceau. Un fil pincé sous un support de radiateur ou une cosse verte de corrosion provoque des coupures que rien ne trahit à l’œil. Et si le doute persiste, la mesure au multimètre exige les valeurs de résistance du manuel d’atelier de ta moto : sans ces références, un relevé ne veut rien dire.
Questions fréquentes
Ma moto démarrait hier, plus rien aujourd’hui : par où commencer ?
Bougie d’abord, toujours. Sors-la, regarde-la, teste l’étincelle à la masse. Si l’arc claque, cherche du côté de l’essence et de la compression. S’il n’y a rien, remonte le circuit : coupe-circuit, contacteur de béquille, cosses. Une panne brutale du jour au lendemain vient plus souvent d’un contact que d’un composant.
Le système d’allumage demande-t-il un entretien régulier ?
La bougie seule se contrôle et se remplace périodiquement, à l’intervalle donné par le manuel. Le stator et le CDI ne s’entretiennent pas : ils fonctionnent ou ils lâchent. Ce qui se surveille en revanche, ce sont les connecteurs et les masses, que la boue et les nettoyages haute pression finissent par attaquer.
Comment savoir si la panne vient du stator ou du CDI ?
Le stator se mesure au multimètre, résistance des bobinages et tension produite au lancement, en comparant aux valeurs du manuel de ton modèle. Le CDI, lui, ne se teste pas vraiment hors banc : on l’élimine par substitution avec un boîtier connu bon. Si tu n’as ni valeurs de référence ni boîtier d’échange, un atelier tranchera plus vite.
Pour la suite, tu peux enchaîner sur les différences entre moteur 2 temps et 4 temps ou retrouver tous les guides sur la page mécanique motocross.
