Remplacer les roulements du bras oscillant en motocross

Les roulements de bras oscillant se remplacent dès qu’un jeu latéral apparaît quand tu secoues la roue arrière d’un côté à l’autre, moto sur béquille et suspension déchargée. Du jeu à cet endroit dérègle la partie cycle, désaligne la chaîne et mange les pneus. Ce n’est pas une pièce d’usure qu’on laisse vieillir : elle tient la trajectoire de la moto.

Détecter le jeu du bras oscillant

Le contrôle se fait roue arrière en l’air, sur un support qui décharge complètement la suspension. Tant que la roue porte, tout est en appui et le jeu ne se voit pas. Deux tests suffisent, et ils ne disent pas la même chose.

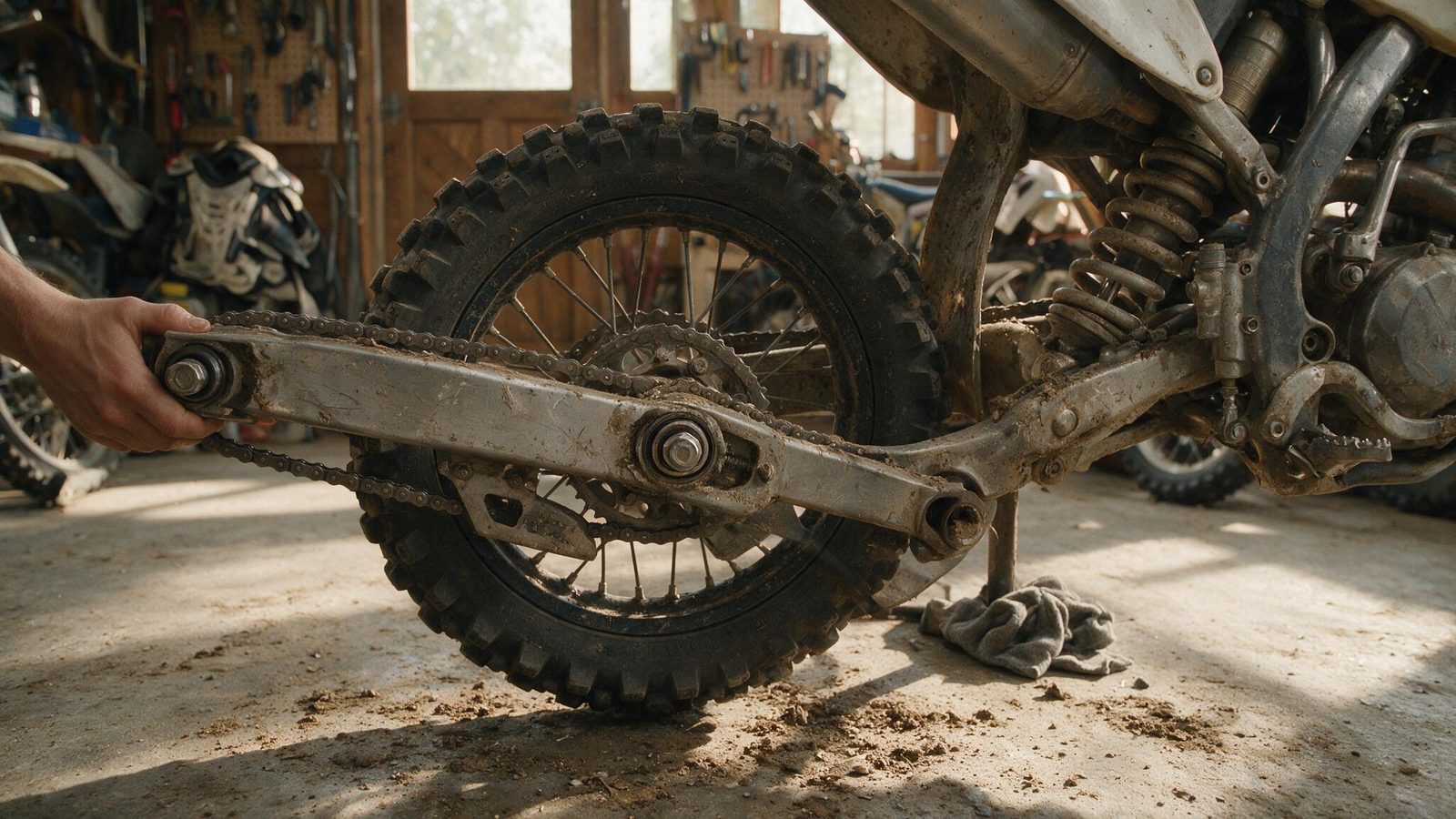

Le test latéral

Attrape la roue par les côtés, à hauteur d’axe, et pousse-la latéralement d’un mouvement franc, aller-retour. Un jeu perceptible, un claquement sourd, un mouvement visible entre le bras oscillant et le cadre au niveau du pivot : les roulements ou les bagues sont finis. Recommence en tenant le bras oscillant lui-même plutôt que la roue, pour éliminer un jeu de roulement de roue qui donnerait la même sensation.

Le test vertical

Amortisseur détaché de son ancrage inférieur, fais monter et descendre le bras oscillant à la main. Ça doit tomber tout seul, sans point dur et sans bruit. Un grincement sec, une résistance qui se répète toujours au même endroit du débattement, un mouvement qui accroche : les aiguilles ont marqué leur logement. Ce bruit n’a rien à voir avec le chuintement normal de l’amortisseur.

Pourquoi cette zone s’use si vite

L’axe de pivot encaisse tout ce que la roue arrière renvoie : chaque réception de saut, chaque relance en accélération sur terrain meuble, chaque ornière prise de travers. Les roulements travaillent sur une plage de rotation minuscule, toujours la même, ce qui empêche la graisse de se redistribuer et finit par marquer les pistes.

Ajoute l’eau et la boue qui remontent le long de l’axe par capillarité, un lavage haute pression pointé sur le pivot, un graissage sauté pendant deux saisons, et la corrosion fait le reste. Selon les modèles tu trouveras des roulements à aiguilles ou des bagues bronze, mais aucune des deux solutions ne survit longtemps à un cache-poussière déchiré.

Remplacer les roulements, étape par étape

1. Cale la moto sur un support stable et haut. Le bras oscillant déposé, la moto perd son appui arrière : sécurise avant de commencer.
2. Démonte la roue arrière et la chaîne, puis détache l’amortisseur de son ancrage inférieur pour libérer le bras.
3. Desserre l’écrou de pivot avec un outillage à la mesure du couple d’origine. C’est un serrage important, et une clé courte finit par rendre l’écrou.
4. Sors l’axe. S’il résiste, c’est de la corrosion : arrose de dégrippant, laisse agir, et pousse à la masse sur une cale en bronze ou en bois plutôt que sur le filetage.
5. Extrait les roulements ou les bagues à l’extracteur, ou en tapant en croix avec une tige de diamètre adapté pour que la pièce sorte droite.
6. Nettoie les logements jusqu’au métal nu et regarde-les à la lumière. Un logement ovalisé ou marqué ne retiendra jamais un roulement neuf.
7. Presse les pièces neuves bien droites, à l’étau avec des cales ou à la presse. Un désalignement même léger use les aiguilles de façon irrégulière dès les premières heures.

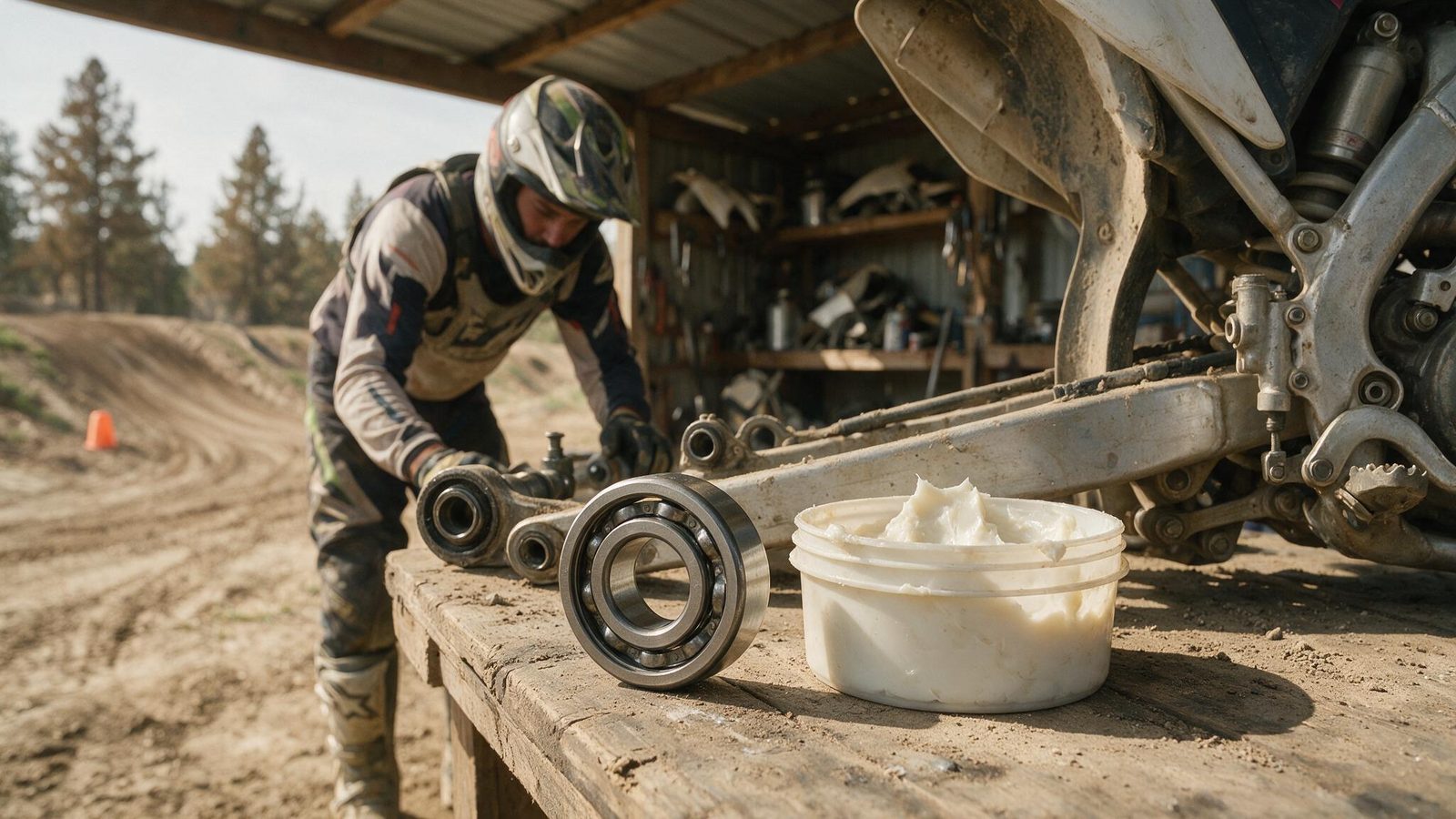

8. Graisse abondamment l’axe, les roulements et les entretoises, remonte les cache-poussière neufs, puis serre l’écrou de pivot au couple du constructeur.

Pendant que tu y es : la biellette

Le bras oscillant démonté, les roulements de biellette et de bielle d’amortisseur sont à portée de clé. Ils travaillent sur un angle encore plus étroit, plus près du sol, et ils lâchent souvent avant ceux du pivot. Les contrôler maintenant te prend le temps d’un café ; les contrôler plus tard coûte un deuxième démontage complet.

Le test est le même : démonte, nettoie, fais tourner à la main. De la rouille orange au fond d’un logement, des aiguilles qui ne roulent plus mais glissent, un cache-poussière fendu, et la pièce se change. Une biellette grippée fausse toute la courbe de progressivité de la suspension, et tu le sens à la réception avant de le voir au démontage.

Le serrage du pivot, le point qui rate le plus

C’est là que la plupart des remontages se gâtent. Trop peu serré, l’axe travaille dans ses portées et tout le jeu que tu viens de supprimer revient en quelques sorties. Trop serré, les roulements neufs sont écrasés dans leurs logements et le bras devient dur, ce qui se paie en motricité sur les bosses.

La valeur exacte figure dans le manuel d’atelier de ta moto, et elle diffère d’un constructeur à l’autre. Ne la déduis pas du diamètre de l’axe, ne la reprends pas d’un autre modèle. Serre à la clé dynamométrique, puis vérifie tout de suite que le bras retombe librement à la main : c’est le contrôle qui te dit si le serrage est bon avant même de rouler.

Faire durer les roulements neufs

Graisse l’axe de pivot à l’intervalle recommandé par le constructeur, et remets le graisseur au programme après une sortie vraiment boueuse même si l’échéance n’est pas atteinte. Contrôle les cache-poussière à chaque nettoyage : c’est une pièce simple et peu coûteuse qui protège tout le reste.

Au lavage, garde la lance haute pression à distance du pivot et de la biellette. Le jet passe sous les lèvres d’étanchéité et chasse la graisse vers l’intérieur. Si tu hésites entre remettre à neuf et changer l’ensemble d’un bras oscillant très marqué, la question est traitée dans le guide réparer ou remplacer une pièce.

Dernier point : si l’axe sort tordu, ou si les logements du cadre sont ovalisés, le problème n’est plus le roulement. Fais contrôler la géométrie, comme après un choc qui a tordu le cadre. Même vigilance côté direction, où le même jeu se traduit par un guidon qui bat : voir les roulements de direction.
